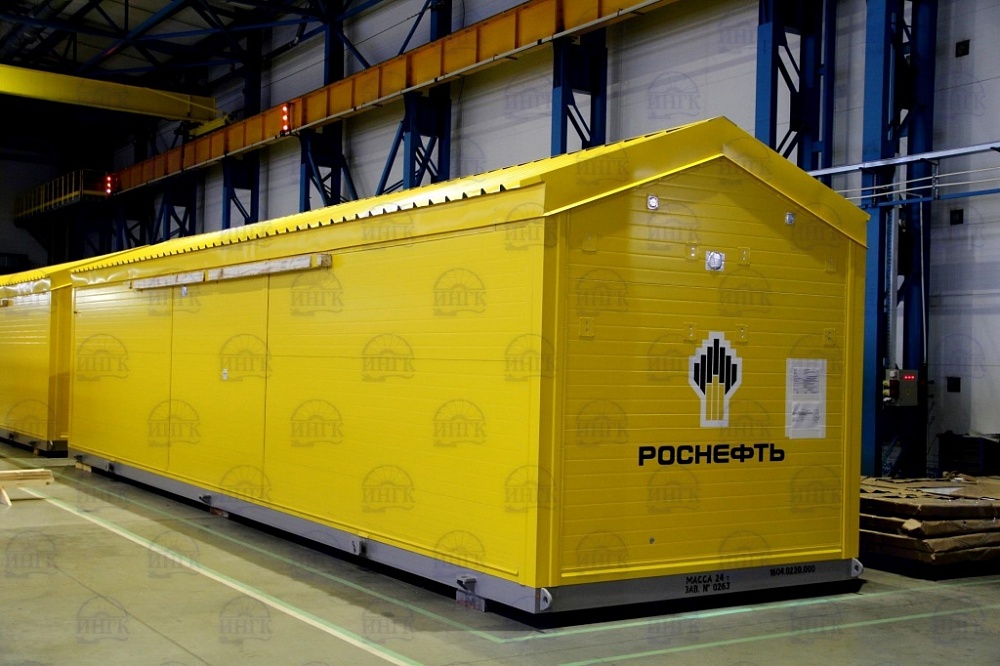

      Блок САУ для ГПА-16 «Иртыш». Сузунское месторождение (АО «Сузун»/ПАО «НК «Роснефть»)

      • Блок САУ для ГПА-16 «Иртыш». Сузунское месторождение (АО «Сузун»/ПАО «НК «Роснефть»)
      • Блок САУ для ГПА-16 «Иртыш». Сузунское месторождение (АО «Сузун»/ПАО «НК «Роснефть»)
      Дата
      2017
      Заказчик
      ООО "РН-Ванкор"
      Место
      Сузунское месторождение

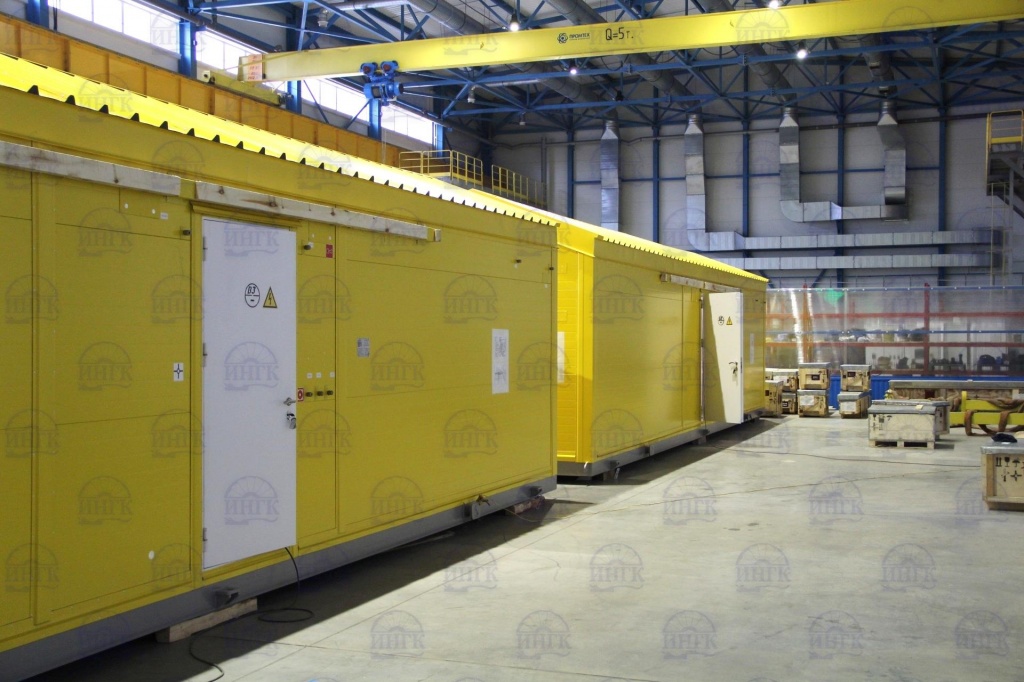

      Блок САУ предназначен для размещения электрооборудования и системы управления агрегата газоперекачивающего ГПА-1604 «Иртыш».


      Низковольтного комплектного распределительного устройства аппарата воздушного охлаждения газа (НКУ АВОГ), Системы автоматического управления (САУ) агрегата газоперекачивающего, источника бесперебойного питания (ИБП САУ), шкафа вторичных приборов (ШВП), пожарного контроллера (ПК), источника бесперебойного питания ПК (ИБП ПК), шкафа охранной сигнализации (ШОС), шкафов управления аппаратами воздушного охлаждения масла(АВОМ), нагревателем газа (ШУН), системы бесперебойного питания (СБП), щита СПБ(ЩСБП), шкафа аккумуляторных батарей СБП (АБ), низковольтного устройства 0,4 кВ (НКУ 0,4 кВ)



      Блок САУ обеспечивает:
      — Штатные условия работы установленного оборудования;
      — Поддержание микроклимата (температура, влажность, воздухообмен), в том числе взрывобезопасную зону внутри блока;
      — Защиту от неблагоприятных воздействий окружающей среды;
      — Непрерывную круглосуточную работу установленного в блоке оборудования.


      Технические характеристики

      Габаритные размеры, м (ДхШхВ) 14,04×3,75×3,46
      Масса блока-контейнера с установленным оборудованием, кг, не более 24 000
      Количество входов (двери) 3
      Количество отсеков 2
      Климатическое исполнение УХЛ
      Категория размещения 1 по ГОСТ 15150
      Температура воздух при эксплуатации -60 С до + 40С
      Снеговой район по СП 20.13330 IV
      Сейсмичность района строительства по СП 14.13330 до 6 баллов включительно
      Температура внутри блока +15С до +30С
      Степень защиты от внешних воздействий IP43
      Номинальные рабочие напряжения, род тока, тип системы зазмеления по ГОСТ Р 50571.2–94 400/230В,50 Гц
      Класс здания по взрывопожароопасности В
      Класс здания по функциональной опасности Ф 5.1
      Класс здания по конструктивной пожарной опасности С0
