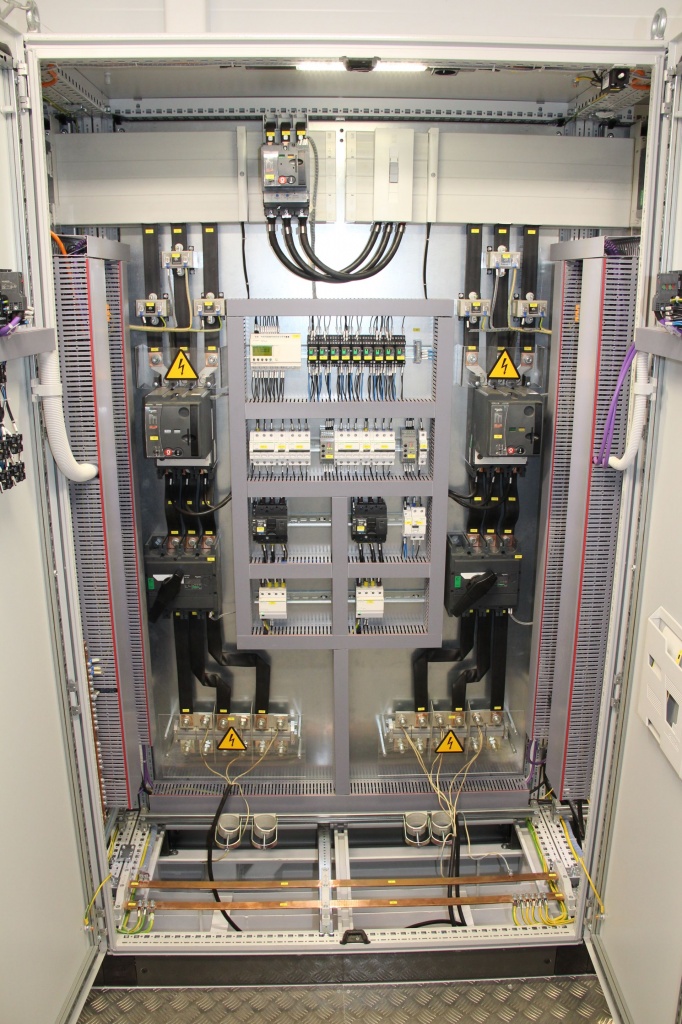

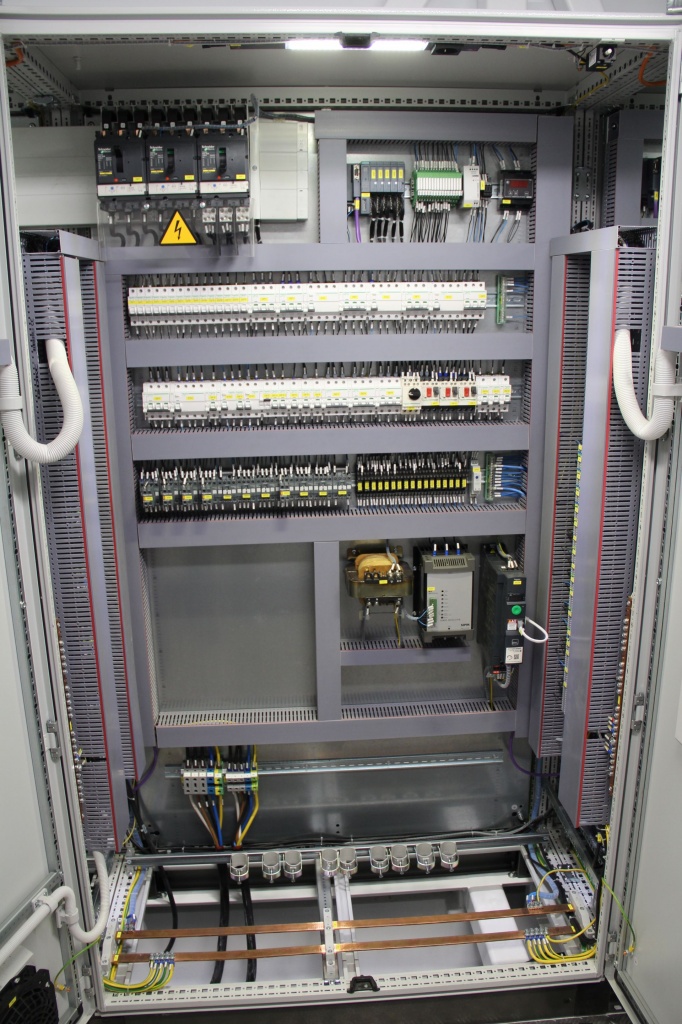

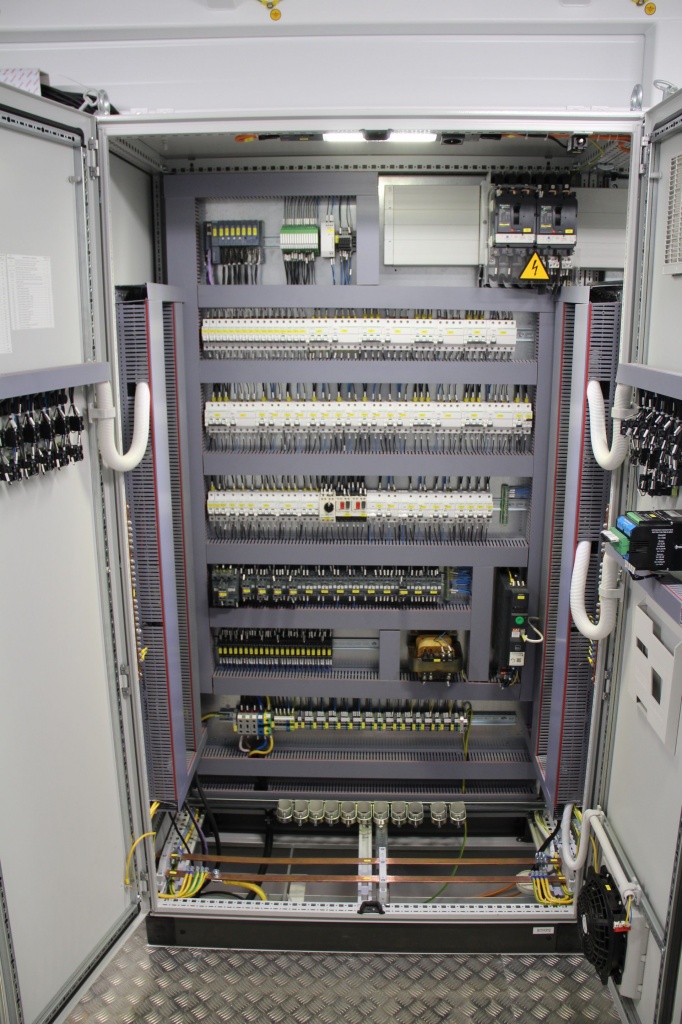

      Шкаф НКУ для ГПА-0801 «Иртыш»

      • Шкаф НКУ для ГПА-0801 «Иртыш»
      • Шкаф НКУ для ГПА-0801 «Иртыш»
      • Шкаф НКУ для ГПА-0801 «Иртыш»
      Дата
      2018
      Место
      КС Семантепе
      Щит разработан для применения в качестве низковольтного комплектного устройства 0,4кВ агрегата газоперекачивающего ГПА-0801 «Иртыш».

      Щит предназначен для выполнения следующих функций:
      — два ввода (Ввод 1, Ввод 2) напряжением 400/230 В, 50 Гц для питания электроприемников первой категории надежности электроснабжения, электропитание от станционного РУ-0,4 кВ;
      — автоматический ввод резерва с секционированием (предусматривается как автоматическое, так и русное включение вводов 1 и 2);
      — один ввод (Ввод 3) напряжением 400/230 В 50 Гц, для питания электроприемников первой категории надежности электроснабжения особой группы, электропитание от станционного СБП;
      — один ввод (ввод 4) напряжением 120В постоянного тока для питания электроприемников первой категории надежности электроснабжения особой группы, электропитание от станционного СБП;
      — защита электроприемников от перегрузки и токов короткого замыкания;
      — автоматическое управление электроприемниками от АУ и местное от кнопок на дверях щита.

      Технические характеристики:

      Габариты (ШхВхГ), мм 4800×2100×600
      Номинальный ток вводных автоматических выключателей, А 400
      Окраска внешнего покрытия RAL 7035, светло-серая
      Климатическое исполнение УХЛ3 по ГОСТ 14259
      Класс защиты не менее IP 41 по ГОСТ 14259
